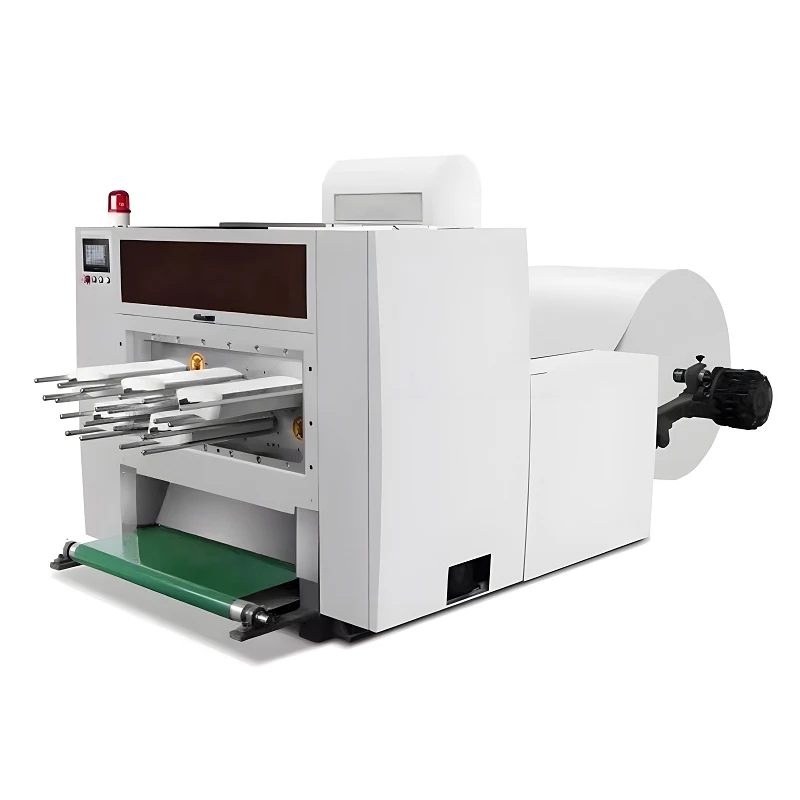

薄紙用パンチングマシン

メインマシンの構成:

巻き戻し装置：3インチ（直径76.2mm）エアエキスパンションシャフト1式、オートテンションコントロール

始動ブレーキ制御方式により、安定した巻出張力制御を実現。

ウェブガイドシステム（エッジ補正システム、ライン補正システム）

電動アクチュエーターを使用する

整流伝送に整流式光電センサーを採用

補正精度：±0.05mm

トラクションシステム:周波数制御によって制御され、巻き戻し速度と張力を効果的に制御できます。

ダンシングローラー：サーボ制御によりダンシングローラーを制御し、断続運動時の張力を制御します。

サーボスイングローラー:これにより、ライン整流システムのスムーズな動作が保証されます。

サーボトラクション:サーボ制御により紙送りシリンダーを制御し、金型による製品の穴あけをスムーズかつ正確に行います。給紙シリンダーは2本のシリンダーで制御されており、エアー圧のバランスがとれています。

カラーセンサー:マークに従うことで高い精度を保証します。

パンチ力は高張力鋼熱処理、三角ベルトドライブを採用し、フライホイール構造を搭載しています。メインモーターは3.7kw周波数変換制御を採用し、低エネルギー消費と高効率を実現し、高速かつ安定した出力を保証します。

仕様
